produktbeskrivelse

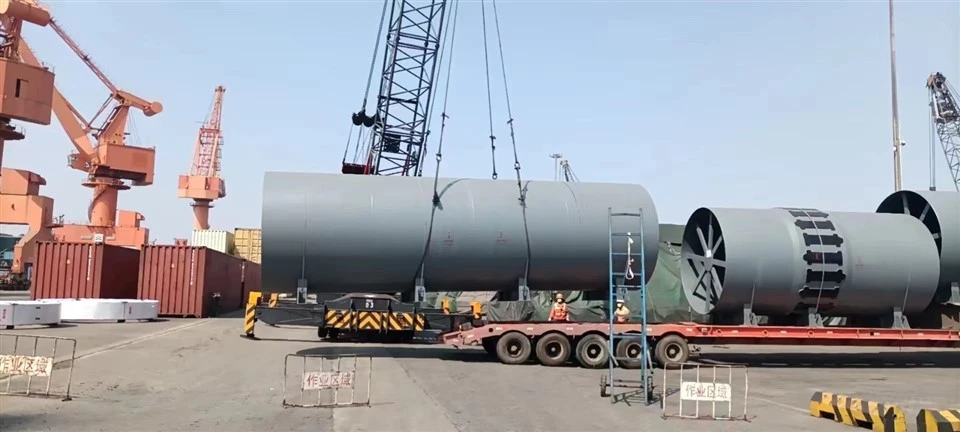

Roterende ovnskal er en hoveddel af roterovn, lavet af valsede stålplader og svejset af sektioner til en hulskal, gør UT til svejsningen for at kontrollere kvaliteten.

Ovnskallen er roterovnens hoveddel. Ovnskalstålpladen har en tykkelse på omkring 40 mm. Det er tæt på dækringen. Fordi bæreevnen er relativt stor, er ovnskallens stålplade her tykkere. Ovnskallens indre er dækket af et lag af ildfaste mursten på omkring 200 mm. Når ovnskallen er i drift, vil ovnskallen på grund af den høje temperatur og belastning have en elliptisk deformation, som vil lægge pres på ovnstenene og påvirke ovnstenenes levetid. For enden af ovnen er cirka en meter lang tilspidset, så materialet fra forvarmerens fødekammer kan komme mere smidigt ind i ovnen.

shell

skal

kiln shell

ovnskal

shell for kiln and mill

Skal til ovn og mølle

Når ovnen kører, er opvarmningshastigheden af ovnskallen højere end dækringens, og arbejdskraften skal kontrollere opvarmningshastigheden af roterovnen ved 50 grader / h, hvilket er gavnligt for at beskytte ovnmurstenen. Normalt er rullen 50-100 mm større end hjulet. Rullelejet er lavet af Babbitt. Hvis lejet mister smøring, vil lejet brænde ud på grund af den for høje temperatur. Der er kølevand ved lejet til cirkulerende køling. For at reducere varmestrålingen fra ovnkappen til dækringen og forårsage overophedning af kørehjulet. Så en varmeisoleringsplade er tilføjet mellem de to for at reducere varmestrålingen. En roterovn har generelt 2 til 3 sæt ruller.

Ovnskalsfunktion

Ovnskallens funktion er at beskytte ovnforingen af den eksternt opvarmede roterovn, forstærke strukturen af den elektriske ovn og opretholde tætheden af den elektriske ovn, normalt ved at svejse stålpladen til stålrammen. Til små forsøgsovne. Der kunne ikke være nogen ovnramme, og ovnskallen er svejset med en tynd stålplade, som også kan spille rollen som en ovnramme. Tyndheden af ovnskallen er 2-6mm.

Ovnbunden er lavet af en tyk stålplade, men sidevæggen kan laves af en tynd stålplade. Intermitterende svejsning bruges generelt ud over en beskyttende atmosfære eller en ovn med kontrolleret atmosfære.

Ovnens funktion er at modstå belastningen af ovnbeklædningen og arbejdsemnet i den udvendigt opvarmede roterovn og ovnbuens sidetryk. Stålpladen er pakket ind. Den veldesignede ovnramme og ovnskal skal have tilstrækkelig styrke. Nogle dårlige producenter skærer ofte hjørner eller bruger tynde plader i stedet for tykke plader for at tjene penge.

Det kan ses, at ovnskallen på den eksternt opvarmede roterovn er i stand til at modstå belastningskapaciteten og reducere belastningen på ovnen. Ovnrammen skal beskytte de vigtige dele af ovnen og styrke tætningen. Komponenterne komplementerer hinanden og spiller sammen en vigtig rolle i ovnens effektive drift.
